一、項目背景
天津港集疏專用貨運通道改遷工程電纜通道，主線自洞庭路東側新建電力塔起始，向南穿越北環進港鐵路后沿鐵路東側敷設，穿越6條大道轉向南；支線由南海路西側起，穿越十二大街后敷設至潘陽路220kV變電站。
敷設過程中與兩條埋深電纜相交，分別為110kv電纜、35kv電纜。如何通過對既有超深電纜的精確定位，實現敷設電纜路徑的零風險規避，成為工程推進中亟待解決的難題。工程面臨潛在安全風險與進度壓力。
二、探測難點
1、信號強度嚴重衰減：目標電纜埋深大，電磁信號向地面輻射過程中快速衰減，微弱如游絲，常規設備難以捕捉。
2、信號施加困難：有效探測依賴向電纜金屬層注入強信號。找到可靠、導電性好的信號施加點成為一大難題。
3、多回路混疊干擾：110kv電纜由三條電纜品字形敷設，多組回路在管廊中并行，易產生電磁干擾，且定位數據存在漂移問題，需要強大的數據分析能力。
4、強電磁環境干擾：項目地處黃海路、南海路、泰豐路等城市核心區，淺層管網密如蛛網，電磁干擾無處不在，深埋電纜的微弱信號極易被“淹沒”。
5、定位精度不足：傳統磁梯度法在深埋場景定位誤差大，測量出的數據精度不足以支撐工程需求。
三、探測過程
受施工方委托，天津嘉信技術股份有限公司應用超深管線測量系統UPM對目標管段進行路由定位及埋深測量，為后續施工提供數據支撐。

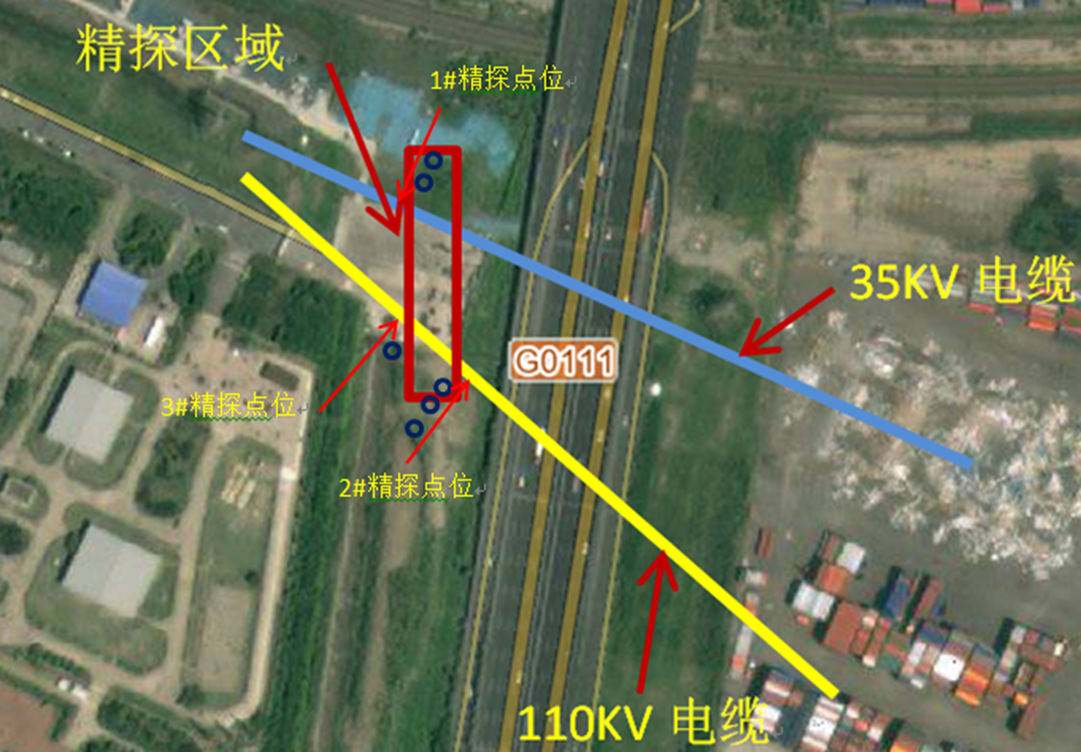

嘉信技術檢測團隊前期詳細了解既有資料，初步掌握電纜關鍵信息包括路徑、深度范圍、類型。經過多輪實地勘探，經與委托方討論后制定了零事故保障的周密施工方案，確定精探區域及精探點位，分別是探測35kv位置與埋深的1#精探點位，探測110kv與設置鋼板樁邊緣位置交匯處的2#精探點位、3#精探點位

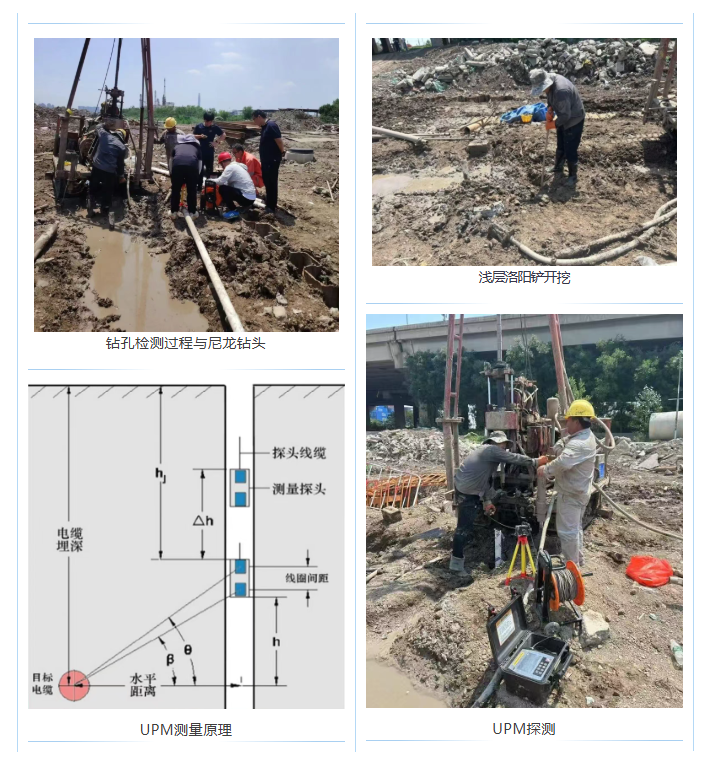

技術人員使用嘉信技術UPM系統分別在既定點位使用尼龍鉆頭鉆孔測量，UPM的測量的結果可以在設備上直觀的顯示埋深、橫距，因此技術人員通過管-井橫距來逐步縮小鉆孔范圍，最終分別在1#精探點位區域鉆孔兩個位置，2#精探點位區域鉆孔3個位置，3#精探點位鉆孔1個位置，6個位置進行了多次測量反復驗證。
UPM系統采用嘉信技術的專利探井電磁檢查技術以及衛星同步信號發射方法，將探頭通過打孔的方式送到距離管線較近的位置進行探測，通過井中探頭接收給待測電纜施加的電磁信號，實現超深管線水平位置、走向以及埋深精確定位，克服了磁梯度法探測范圍小且易受干擾的難題。
四、探測成果

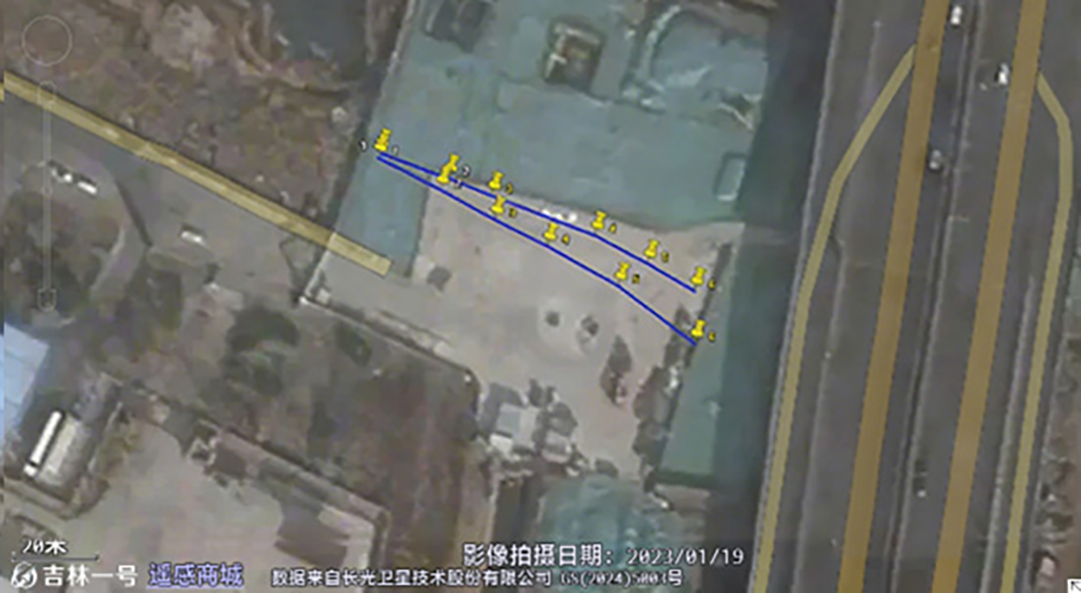

UPM系統憑借獨創的技術優勢及智能化檢測設計，科學的數據分析，精準捕取了110kV和35kV兩條電纜在交匯點附近的位置，埋深及走向。
經多次探測及數據分析成果確認35kv電纜1#精探點南側埋深8.3m；110kv三根電纜東側2#精探點北側電纜埋深8.1-8.7米m，西側3#精探點北側電纜埋深7.8~8.6m。（埋深測量精度：±5%d+0.1m）
