廣東省某市在推進周邊河堤加寬加固工程規劃時，出于保障穿越管線安全的考量，亟需對施工涉及區域內的管線走向、埋深進行精確探測。據業主方提供信息，施工區域存在一條南北走向的高壓燃?xì)夤芫€穿河鋪設，且該管線旁側伴有光纜并行敷設。此次探測工作不僅關乎河堤工程的順利開展，更直接關系到燃?xì)夤芫€與光纜的安全運行，對探測的準確性、全面性提出了極高要求。
在地下管線探測領域，大埋深、小口徑、穿跨越、水下探測向來是四大技術難題。本次待測管段為高壓管道，具有埋深大的顯著特點，且其伴行光纜的位置及埋深采用常規探測方法難以有效獲取。此外，伴行光纜外部存在套管，進一步增加了探測復雜度。
業主方明確要求，必須在非開挖條件下實現管線位置的精準探測，否則不得進行加固施工。這一要求不僅凸顯了探測結果對后續工程安全的決定性作用，更對探測儀器的精度、抗干擾能力提出了極高標準，需借助專業化的探測方案突破現有技術難題。
工作人員使用PDM發射機選擇640Hz信號頻率，對待測管道附近測試樁施加檢測信號。在河堤施工核心區域，技術人員采用接收機，沿由北向南的走向?qū)θ細夤艿勒归_(kāi)網格化多點位探測。通過實時采集各點位的信號強度與相位變化數據，經初步分析處理，成功鎖定燃?xì)夤艿赖幕咀呦?，為后續深入探測奠定基礎。
鑒于光纜探測無法使用直連法，工作人員特別采用夾鉗法施加33KHz的信號進行探測。另外，光纜走向復雜且存在多處套管，在探測過程中，經過多次分階段測量與數據交叉驗證，最終確定光纜的大致走向。

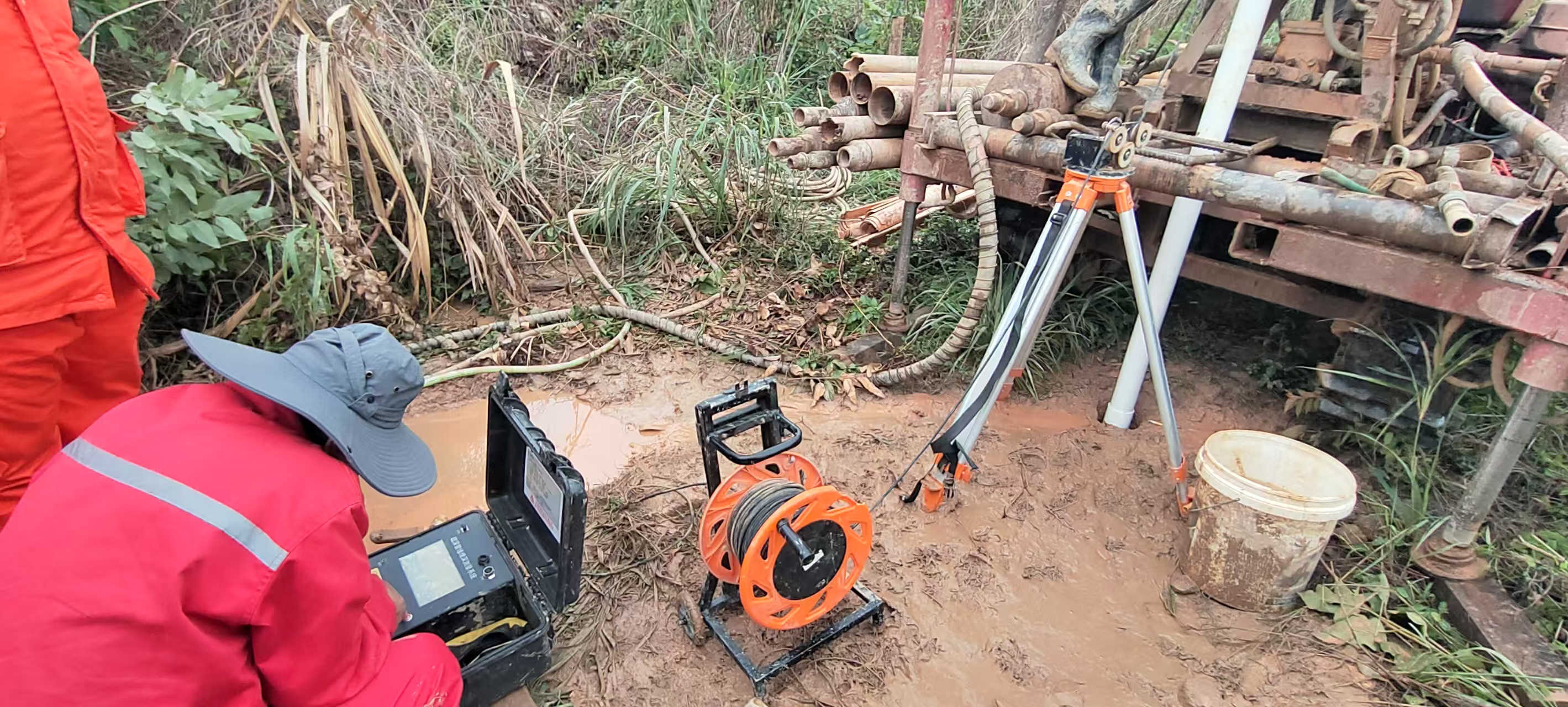

為確保光纜與管道安全，工作人員在初測的管道和光纜位置5米以外選取3個點位鉆孔，使用嘉信技術自主研發的超深管線精確探測系統UPM進行探測。應用井中電磁法，經過現場反復驗證及數據校準，最終精準確定管線位置及埋深。在河堤南側，光纜埋深12.2米，燃?xì)夤艿缆裆?2.8米；在河堤北側，光纜埋深6.82米。

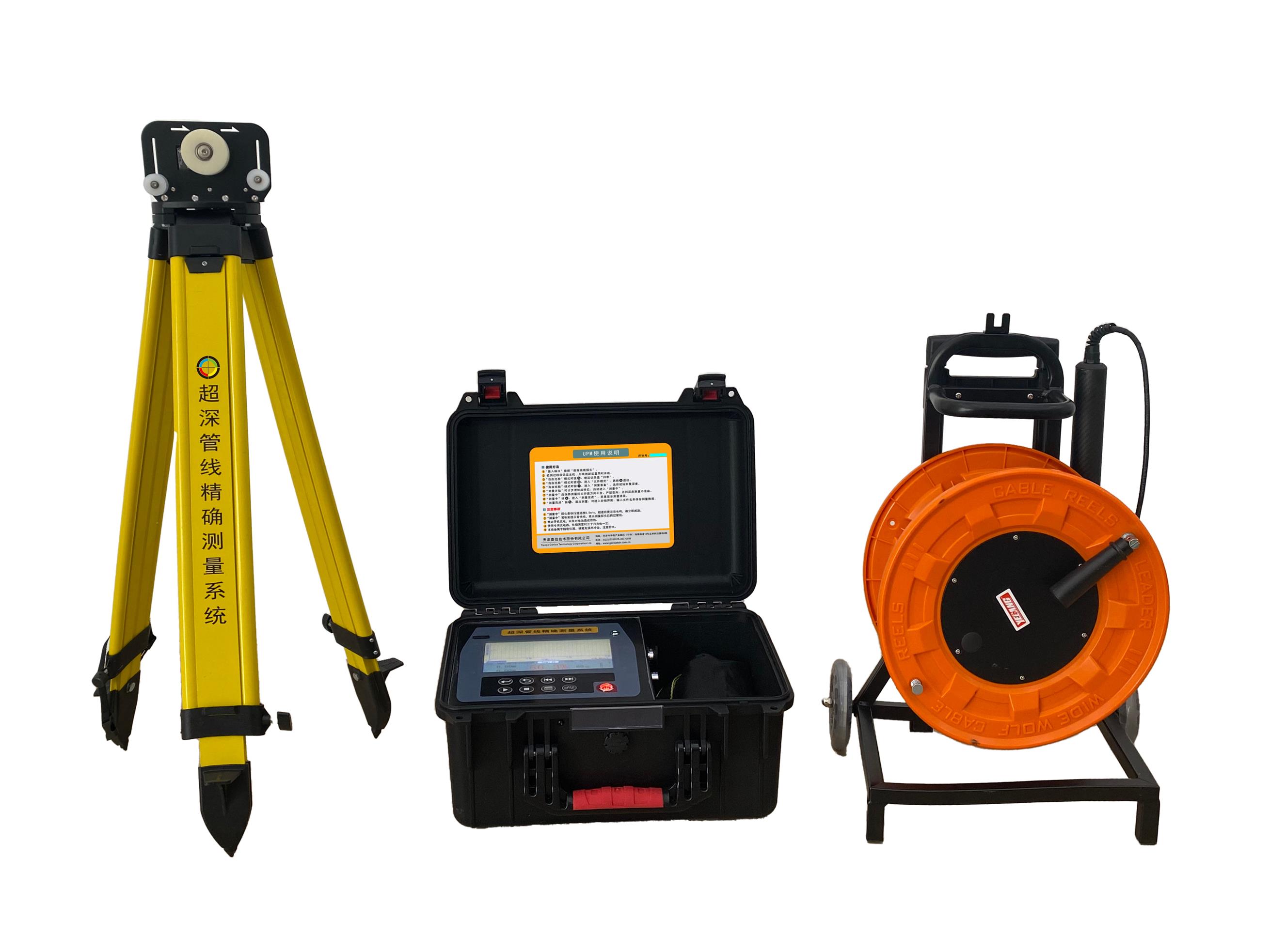

超深管線精確測量系統UPM是嘉信技術針對穿越管段精確定位測量的迫切需求，全新研發的強有力技術手段。應用電磁探測技術，配合專利衛星同步發射機給待測管線施加探測信號，UPM實現超深管線與探井中探頭相對位置及埋深的測量，具有定位準確、檢測精度高、操作便捷、抗環境干擾能力強等優點。在河南省地球物理工程勘察院有限公司、南京市測繪勘察研究院股份有限公司、上?？睖y(cè)設計研究院有限公司等單位的工程實踐中，取得良好的工程效益。
安全是燃?xì)庑袠I(yè)的重中之重。隨著國內天然氣長輸管道的快速發展，管道同溝敷設光纜在天然氣管道建設中得到了廣泛應用。此次探測為施工提供了有力的數據支持，有效避免施工可能造成的損失與風險，?促進工程項目的順利完成。
